Халявная электроэнергия из воздуха: простой ветрогенератор своими руками

Устройство для зарядки автомобильной АКБ

Небольшой ветрогенератор, способный зарядить автомобильный аккумулятор — весьма практичное и нужное устройство. Необходимо обеспечить напряжение, не превышающее номинал АКБ (обычно 12 В), иначе появится риск перезаряда и закипания батареи.

В качестве генератора потребуется самодельное устройство соответствующей мощности или готовый асинхронный двигатель, тракторный или автомобильный генератор, способные создавать напряжение заряда. Для защиты от перезарядки потребуется контроллер на основе автомобильного реле-регулятора, отключающий заряд при появлении слишком высокого напряжения.

Агрегат аксиального типа

Так как рынок насытился неодимовыми магнитами, стоимость этих изделий значительно снизилась. В результате можно на их основе собрать эффективный ветряк. Основой аксиального генератора станет ступица с тормозными дисками от машины. Перед началом работ ее необходимо очистить, проверить и смазать подшипники, а также покрасить.

Установка магнитов

Всего потребуется около 20 магнитов размера 20х8 мм. При желании можно использовать и большее количество этих изделий. Однако в такой ситуации следует руководствоваться двумя правилами:

• Если генератор будет однофазный, то число магнитов должно соответствовать количеству полюсов.
• Для трехфазного устройства следует придерживаться соотношения полюсов и катушек соответственно 2/3 или 4/3.

Магниты просто наклеиваются на диски ротора, но при этом их полюса должны чередоваться. Чтобы все сделать правильно, стоит предварительно изготовить шаблон-шпаргалку. Предпочтение следует отдать магнитам прямоугольной формы, так как при работе они создают магнитное поле по всей длине. Также следует отметить, что противостоящие магниты должны иметь разные полюса.

Выбор типа генератора

При сравнении одно- и трехфазного устройства, предпочтительнее выглядит второе. Одним из основных недостатков однофазного генератора являются вибрации, возникающие при работе. Причина их появления кроется в разнице амплитуд тока, так как его отдача происходит неравномерно. Благодаря компенсации фаз в трехфазной модели, поддерживается постоянная мощность.

Кроме этого отдача однофазного устройства примерно на 50% меньше. На этом преимущества 3-фазного генератора не заканчиваются. Так как при его работе не возникает вибрация, то шумовые показатели всей ветряной установки будут существенно ниже. При этом не стоит забывать и об увеличении срока эксплуатации, если выбор пал на трехфазную модель генератора.

Изготовление катушек

В создаваемом ветряке процесс зарядки батареи должен стартовать при частоте вращения ротора в 100−150 об/мин. Таким образом, общее число витков на всех катушках находится в диапазоне 1000−1200.Если эти цифры разделить на количество используемых катушек, то можно рассчитать число витков на каждой из них.

Следует помнить, что благодаря увеличению количества полюсов можно повысить мощность всей установки при работе на низких оборотах. На характеристики самодельного генератора серьезное влияние оказывает не только количество магнитов, но и их толщина. Общую мощность генератора можно рассчитать опытным путем. Для этого после изготовления одной катушки ее следует прокрутить в устройстве и измерить напряжение на определенном количестве оборотов без нагрузки.

Дальнейшие расчеты достаточно просты. Можно предположить, что при сопротивлении в 3 Ом на 150 об/мин на выходе получилось 27 В. Если из этого значения вычесть номинальное напряжение аккумулятора (в этом случае 12 В), получится 15 вольт. Для определения силы тока полученный результат (15 В) необходимо разделить на сопротивление катушки (3 Ом), что дает 5 ампер. Катушки необходимо между собой закрепить неподвижно, а выведенные наружу концы фаз соединяются треугольником или звездой. После сборки генератора его стоит проверить на работоспособность.

Финальный этап сборки

Высота мачты в среднем должна составлять от 6 до 12 метров, а ее основание стоит забетонировать. Ветряк монтируется на верхней части мачты и для упрощения ремонтных работ стоит предусмотреть механизм ее подъема и спуска, который будет приводиться в движение с помощью ручной лебедки.

Для изготовления пропеллера отлично подойдет труба из ПВХ с диаметром в 160 мм. Выбор формы лопастей осуществляется опытным путем, а основной задачей на этом этапе является усиление крутящего момента при работе на низких оборотах. Чтобы уберечь винт от сильных порывов ветра, его стоит оснастить складным хвостом.

Варианты передачи крутящего момента с крыльчатки на генератор

Здесь можно назвать 3 основных варианта монтажа:

1. Прямой, по аналогии с пошаговой инструкцией, когда крыльчатка надевается непосредственно на вал.
2. Через редуктор посредством шестерней.
3. Ременной передачей ̶ как через редуктор, так и напрямую.

Редуктор может очень помочь при необходимости увеличения оборотов. Подобный вариант подойдёт для мест, где ветер не слишком силён. Однако следует продумать пути подхода к лопастям. Слабый ветер может попросту не осилить запуск генератора. В этом случае придётся провернуть лопасти вручную. После этого они будут вращаться сами, пускай и медленно. Но при этом передающийся крутящий момент значительно повысится благодаря редуктору.

Предлагаем вашему вниманию несколько схем редукторов, по которым можно понять, каким образом крутящий момент передаётся с крыльчатки на генератор, а также примеров подключения ветрогенератора как дополнительного источника питания дома.

ФОТО: bekam.gohuxe.ru.netГоризонтальный ветрогенератор в разрезе – здесь всё предельно ясноФОТО: genport.ruЗдесь даже не стоит думать, что обозначают цифры, и так всё предельно ясноФОТО: rina.proА вот так, совместно с центральным электроснабжением, в домашнюю сеть включается ветрогенераторФОТО: se.nmu.org.uaА это схемы из советского прошлого – уже тогда вопрос сохранения ресурсов вставал остроФОТО: alonti.ruМногие работы по электромонтажу может выполнить только лицензированный специалист, даже если домашний мастер  ̶  энергетик

Общий принцип работы

Основным рабочим органом ветрогенератора являются лопасти, которые и вращает ветер. В зависимости от расположения оси вращения ветрогенераторы делятся на горизонтальные и вертикальные:

Горизонтальные ветрогенераторы наиболее широко распространены. Их лопасти имеют конструкцию, аналогичную пропеллеру самолета: в первом приближении это — наклонные относительно плоскости вращения пластины, которые преобразуют часть нагрузки от давления ветра во вращение

Важной особенностью горизонтального ветрогенератора является необходимость обеспечения поворота лопастного узла сообразно направлению ветра, так как максимальная эффективность обеспечивается при перпендикулярности направления ветра к плоскости вращения.
Лопасти вертикального ветрогенератора имеют выпукло-вогнутую форму. Так как обтекаемость выпуклой стороны больше, чем вогнутой, такой ветрогенератор вращается всегда в одном направлении независимо от направления ветра, что делает ненужным поворотный механизм в отличие от горизонтальных ветряков

Вместе с тем, за счет того, что в любой момент времени полезную работу выполняет только часть лопастей, а остальные только противодействуют вращению, КПД вертикального ветряка значительно ниже, чем горизонтального: если для трехлопастного горизонтального ветрогенератора этот показатель доходит до 45%, то у вертикального не превысит 25%.

Поскольку средняя скорость ветров в России невелика, даже большой ветряк большую часть времени будет вращаться достаточно медленно. Для обеспечения достаточной мощности электропитания от должен соединяться с генератором через повышающий редуктор, ременной или шестеренчатый. В горизонтальном ветряке блок лопасти-редуктор-генератор устанавливается на поворотной головке, которая дает им возможность следовать за направлением ветра

Важно учесть, что поворотная головка должна иметь ограничитель, не дающий ей сделать полный оборот, так как иначе проводка от генератора будет оборвана (вариант с использованием контактных шайб, позволяющих головке свободно вращаться, более сложен). Для обеспечения поворота ветрогенератор дополняется направленным вдоль оси вращения рабочим флюгером

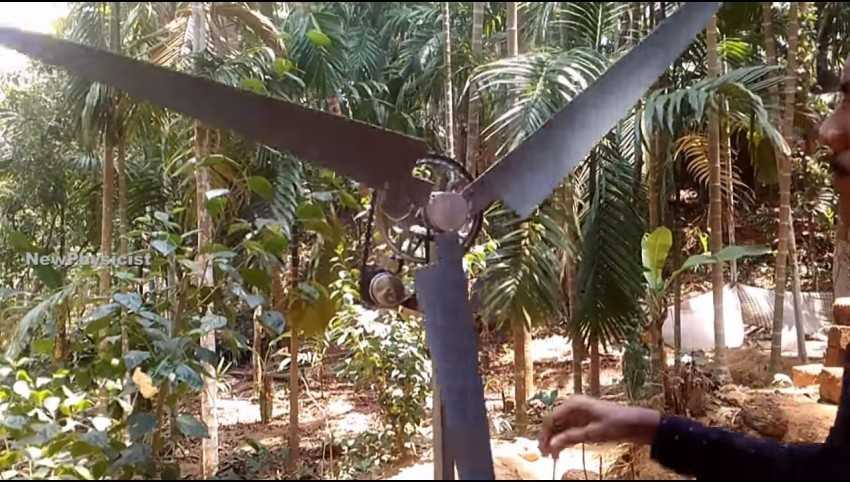

Наиболее распространенный материал для лопастей — это ПВХ-трубы большого диаметра, разрезаемые вдоль. По краю к ним приклепываются металлические пластины, приваренные к ступице лопастного узла. Чертежи такого рода лопастей наиболее широко распространены в Интернете.

На видео рассказывается про ветрогенератор, изготовленный своими руками

Из ферритовых магнитов

Ветрогенератор на магнитах будет сложно освоить малоопытным мастерам, но все же можно попробовать. Итак, должны быть четыре полюса, в каждом будет находиться по два ферритовых магнита. Покрывать их будут накладки из металла толщиной чуть меньше миллиметра для распределения более равномерного потока. Основных катушек должно быть 6 штук, перемотаны толстым проводом и должны находиться через каждый магнит, занимая пространство, соответствующее длине поля. Крепление схем обмотки может быть на ступице от болгарки, в середину которой установлен заранее выточенный болт.

Регулируется поток подачи энергии высотой закрепления статора над ротором, чем он выше, тем меньше залипаний, соответственно мощность понижается. Для ветряка нужно сварить опору-стойку, а на диске статора закрепить 4 больших лопасти, которые вы можете вырезать из старой металлической бочки или крышки от пластикового ведра. При средней скорости вращения выдаёт примерно до 20 ватт.

Как изготовить ветрогенератор с вертикальной осью вращения своими руками

Составные элементы:

• Осевая мачта — это несущая конструкция в форме пирамиды, треноги или шеста высотой около пяти метров. На ней закрепляют лопасти и генератор.
• Лопасти улавливают потоки ветра.
• Статор вмещает в себя фазы из катушек.
• Ротор — это подвижная часть ветряка.
• Контроллер включает замедление ветрогенератора, когда тот развивает мощность, выше его базовых метрик.
• Инвертор дает переменный ток.
• Аккумулятор накапливает сгенерированную энергию.

Подготовка элементов

Чтобы сделать лопасти для вертикального ветрогенератора, понадобится качественный пластик и/или жесть. Например, лопастную конструкцию можно сделать из пластиковых труб, Тогда к каждой стороне трубы крепятся полукруглые жестяные фрагменты. Высота и радиус вращения должны достигать 70 см. Или же можно изготовить лопастную конструкцию из запчастей.

Для ротора нужны 2 ферритовых диска диаметром 32 см, 6 неодимовых магнитов и клей. Роторная система состоит из двух дисков. Схема каждого диска следующая: нужно так расположить магниты, чтобы их полярность чередовалась, угол между ними составлял 60 градусов, а диаметр размещения равнялся 16,5 см. После правильного размещения магниты заливаются клеем.

Для статора нужно сделать девять катушек с 60 витками медной проволоки диаметром 0,1 см. Чтобы сделать три фазы, катушки необходимо спаять между собой в следующем порядке:

1. Для первой фазы начало 1-ой катушки соединяем с концом 4-ой, а начало 4-ой с концом 7-ой;
2. Для второй фазы делаем то же самое, но начинаем со 2-ой катушки;
3. Для изготовления третьей фазы начинаем с 3-ей катушки.

Форму для катушек делают из фанеры и выкладывают стекловолокном. После размещения фаз их нужно залить клеем и оставить сохнуть на несколько дней.

Монтаж конструкции

Когда с изготовлением составных элементов покончено, можно приступать к их соединению между собой. Сначала нужно соединить ротор и статор:

• В верхнем диске ротора сделайте отверстия для четырех шпилек.
• В статоре сделайте отверстия для крепления к подставке.
• Положите нижний диск ротора на подставку магнитами вверх.
• На нижнем роторе разместите статор и уприте шпильки в алюминиевую пластину.
• Накройте конструкцию вторым роторным диском (магниты расположены внизу).
• При помощи вращения шпилек добейтесь равномерного сближения верхнего и нижнего роторных дисков, после этого шпильки и пластину аккуратно убирают.
• Зафиксируйте генератор гайками.

Готовый генератор прикрутите к осевой мачте. После этого к генератору можно прикреплять лопастную конструкцию. Теперь ваш ветряк готов к установке! Для установки ветряка подготовьте армированный фундамент и зафиксируйте конструкцию растяжкой.

В последнюю очередь подключается электросеть в следующем порядке: энергия от генератора попадает на контроллер, затем собирается на аккумуляторе, а потом преобразуется в переменный ток при помощи инвертора.

Малая ветроэнергетика

Как было сказано выше, ветряные электростанции очень шумные сооружения.

Однако, существуют и такие варианты, которые подходят для тех мест, где высокий уровень шума недопустим. Небольшие объекты, такие как магазины, маленькие дома вполне могут быть обеспечены электроэнергией с помощью таких бесшумных установок.

Наиболее популярные варианты в настоящее время — это вертикальные модели, которые обладают следующими достоинствами:

• бесшумная работа, исключающая вибрации;
• защита от сильных порывов ветра;
• защита от молнии;
• способность подстраиваться под направление ветра.

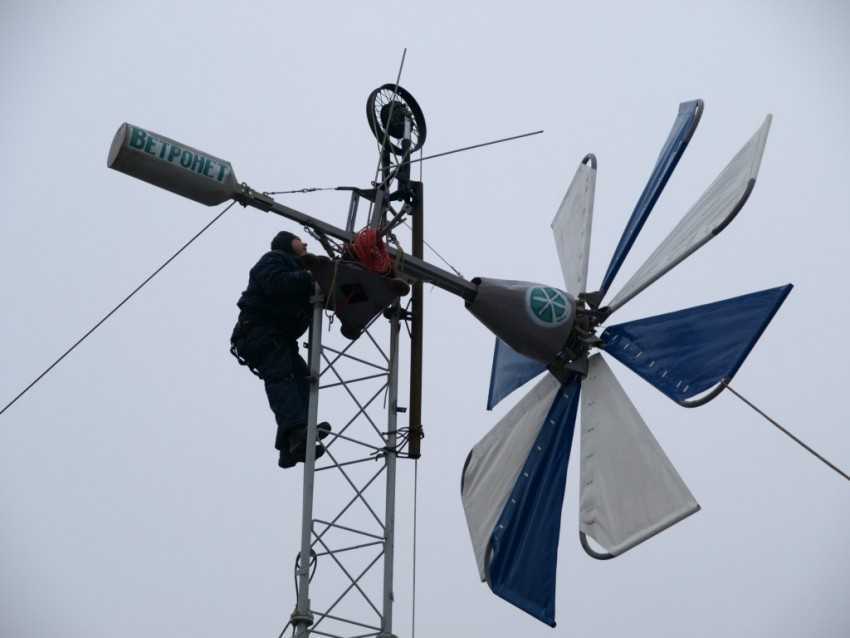

Ветряки для дома можно легко установить своими руками, а также они просты в эксплуатации. Существует такой вариант домашних ветрогенераторов, как ветряк парусного типа. Возможно, он может отпугнуть кого-то своей внешней непривлекательностью, но зато его использование может быть оправдано даже при слабом ветре. Так же как и стандартные ветряки, такие агрегаты нейтральны в отношении загрязнения окружающей среды, стоят недорого и почти бесшумны.

Три маленьких секрета

Первый секрет заключается в том, на какую высоту будет установлен самодельный ветрогенератор. Понятно, что проще смонтировать его на высоте нескольких метров от земли, но и толку от него тогда будет не особенно много. Следует учитывать, что чем выше ветрогенератор, тем сильнее ветер, быстрее крутятся его лопасти, и тем больше энергии можно получить от сделанной своими руками электростанции.

Второй секрет заключается в выборе АКБ. В интернете советуют не мудрить и ставить автомобильный аккумулятор. Да, это проще и, на первый взгляд, дешевле. Но, необходимо знать, что автомобильные аккумуляторы следует устанавливать в хорошо проветриваемом помещении, они требуют ухода, а их срок службы не превышает 3-х лет. Будет лучше приобрести специальный аккумулятор. Хотя он и стоит дороже, но это себя оправдает.

Третий секрет, какой ветрогенератор лучше подходит для изготовления своими руками — горизонтальный или вертикальный? У каждого варианта свои достоинства и недостатки. Мы рассмотрим ветрогенераторы вертикального типа, принцип работы которых показан на рис.2.

Сначала о недостатках: вертикальный ветрогенератор имеет низкий КПД по сравнению с горизонтальными моделями, на его сборку уходит больше материалов, что, соответственно, ведёт к удорожанию конструкции. С другой стороны, вертикальные ветряки могут работать при более слабом ветре, чем их горизонтальные аналоги, что компенсирует их невысокий КПД. Их не требуется поднимать на слишком большую высоту, они проще и дешевле при монтаже и установке, что сводит на нет разницу в стоимости материалов.

Немаловажным фактором является и то, что вертикальный ветрогенератор надёжнее при резких порывах ветра и ураганах, так как его устойчивость растёт с повышением скорости вращения. Кроме того, вертикальные конструкции практически бесшумны, что позволяет устанавливать их в любом месте, вплоть до крыши жилого дома. Всё вышеперечисленное ведёт к тому, что эти установки пользуются растущим спросом и выпускаются в различных модификациях, применительно к требуемой мощности и ветрам, преобладающим в определённых регионах, с чем, кстати, можно ознакомиться на видео ниже.

Флюгер из пластиковых бутылок (ветряк)

С наступление весны, все начинают наводить порядок и красоту во дворе, на даче. Хочется, что нибудь сделать интересное и своими руками. Как вариант, это может быть флюгер, но не из дерева, как в давние времена, а из пластиковых бутылок.

Флюгер самолето-звездолет.

Материалы и инструменты: • Пластиковые бутылки 1,5 л. 4 шт. и 0,5л. 2 шт. • Болгарка. • Термо клей с пистолетом. • Ножницы, нож, отвертка, саморезы 3 шт. Шаг 1. Изготовление пропеллеров. Для обладателя механизма для распускания бутылок в термоусадочный шнурок это будет дополнительная идея для утилизации накопившихся донешек от бутылок. Для тех кто не вкурсе о чем я, просто берем три п. бутылки 1,5-2,5 л.и отрезаем у них донешки как на фото.

Если вы сразу найдете бутылки с оригинальным цветом, то дальнейшая прокраска нитро краской вам не понадобится.

На полученных донышках чертик разметку для вырезания.

По этим линиям вырезаем пропеллеры. Резать можно ножом, ножницами, но легче всего болгаркой, т.к. центральное утолщение прорезать очень тяжело.

До вырезания можно запланировать в какую сторону будет крутиться будущий пропеллер и изменить зарание рисунок. После вырезания болгаркой будут очень большие края запеченной стружки, которые надо срезать ножом и ножницами.

Получаются вот такие вертушки (пропеллеры).

Теперь проделываем по центру каждой виртушки отверстие для самореза, на котором она будет вращаться. Для этого удобно использовать нагретое шило или можно сразу просверлить дрелью.

Вертушки готовы.

Шаг 2. Корпус самолета.

Теперь из двух маленьких и одной большой бутылок сделаем корпус самолета.

А из куска поликарбоната крыло 400Х40 мм.

На корпусе большой бутылки намечаем два отверстия под прорисовывание крыла насквозь, прорезаем.

Примеряем как проходит крыло, если надо подрезаем лишнее.

На маленьких бутылках прорезь делаем только с одной стороны.

Собираем самолет и клеем из пистолета герметично все проклеиваем. Конструкция должна получиться жесткой. Находим точку равновесия и просверливаем отверстие под шпильку, на которой будет флюгер поворачиваться по ветру. Сверлим сперва тонким затем толстым сверлом.

Эксплуатация

В процессе работы ветрогенератор периодически смазывают. Щетки при длительной работе подгорают, их чистят, тщательно смазывают не реже двух раз в месяц.

Рекомендуем посомтреть

• Идеи маленькой гардеробной — лучшие варианты оформления, дизайна и размещения гардеробной (115 фото и видео)

• Почему потеют пластиковые окна — способы и особенности устранения конденсата. Варианты удаления влаги со стекла (100 фото)

• Идеи как использовать пространство под лестницей — 90 фото оригинальных решений и правил оформления в квартире и доме

Если появился люфт ветряного колеса, он выявляется по дребезжанию, усиленной вибрации, генератор необходимо ревизировать.

Периодически уровнем проверяют угол наклона мачты. Раз в полгода восстанавливают антикоррозионную защиту на металлических деталях, незащищенных от осадков.

Расчет лопастного ветрогенератора

Так как мы уже выяснили, что горизонтальный ветрогенератор значительно эффективнее, рассмотрим расчет именно его конструкции.

Энергия ветра может быть определена по формуле P=0.6*S*V³, где S — это площадь круга, описываемого концами лопастей винта (площадь ометания), выраженная в квадратных метрах, а V — расчетная скорость ветра в метрах в секунду. Также нужно учитывать КПД самого ветряка, который для трехлопастной горизонтальной схемы составит в среднем 40%, а также КПД генераторной установки, составляющий на пике токоскоростной характеристики 80% для генератора с возбуждением от постоянных магнитов и 60% — для генератора с обмоткой возбуждения. Еще в среднем 20% мощности израсходует повышающий редуктор (мультипликатор). Таким образом, окончательный расчет радиуса ветряка (то есть длины его лопасти) для заданной мощности генератора на постоянных магнитах выглядит так: R=√(P/(0.483*V³))

Пример: Примем требуемую мощность ветроэлектростанции в 500 Вт, а среднюю скорость ветра — в 2 м/с. Тогда по нашей формуле нам придется использовать лопасти длиной не менее 11 метров. Как видите, даже такая небольшая мощность потребует создания ветрогенератора колоссальных габаритов. Для более-менее рациональных в условиях изготовления своими руками конструкций с длиной лопасти не более полутора метров ветрогенератор сможет выдавать всего лишь 80-90 ватт мощности даже на сильном ветру.

Недостаточно мощности? На самом деле все несколько иначе, так как на самом деле нагрузку ветрогенератора питают аккумуляторы, ветряк же только заряжает их в меру своих возможностей. Следовательно, мощность ветроустановки определяет периодичность, с которой она сможет осуществлять подачу энергии.

Ветряк из мотор-колесо и магнитов

Не каждый знает, что ветрогенератор из мотор-колеса можно собрать своими руками за короткое время, главное заранее запастись нужными материалами. Для него лучше всего подходит ротор Савониуса, его можно приобрести готовый или же самостоятельно. Он состоит из двух полуцилиндрических лопастей и перекрытия, из которых и получаются оси вращения ротора. Материал для их изделия выбирайте самостоятельно: дерево, стеклоткань или пвх-трубу, что является самым простым и оптимальным вариантом. Изготовляем место соединения деталей, на котором нужно проделать отверстия для крепления в соответствии с количеством лопастей. Потребуется стальной поворотный механизм, чтобы устройство могло выдерживать любую погоду.

Принцип работы ветрогенератора

Принцип действия ветрогенератора прост: ветер приводит в движение лопасти, вращающие ротор турбины, который преобразует энергию ветра в механическую. Ветровые турбины бывают:

• с роторами горизонтальной оси;
• с роторами вертикальной оси.

Преимущество последних в том, что они работают независимо от направления ветра и его силы. Мощность, генерируемая самодельным ветрогенератором, составляет от 100 до 6000 Вт. Минимальная скорость, при которой турбина может начать вырабатывать электроэнергию — 2,5-3 м/с, но для достижения номинальной мощности необходима скорости ветра от 10 м/с.

Принцип работы ветрогенератора

Самодельный ветрогенератор для дома и его особенности

Прежде чем мы расскажем, как сделать ветряк для получения электричества, поговорим о том, почему нельзя воспользоваться заводской моделью. Заводские ветрогенераторы действительно более эффективнее своих самодельных аналогов. Все, что можно сделать на производстве, будет надежнее того, что можно сделать в кустарных условиях. Это правило работает и в отношении ветрогенераторов.

Самостоятельное изготовление ветрогенератора выгодно своей дешевизной. Заводские образцы мощностью от 3 кВт до 5 кВт обойдутся в 150-220 тыс. рублей, в зависимости от производителя. Столь высокая цена и объясняет недоступность магазинных моделей для большинства потребителей, ведь она влияет и на срок окупаемости – в некоторых случаях он достигает 10-12 лет, хотя некоторые модели «отбивают» себя намного раньше.

Заводские ветряные электростанции для дома более надежные и реже ломаются. Зато каждая поломка может привести к гигантским расходам на запасные узлы. Что касается самоделок, то их легко отремонтировать самостоятельно, так как собираются они из подручных материалов. Этим и оправдывается далеко не самая совершенная конструкция.

Да, сделать ветрогенератор на 30 кВт своими руками будет очень сложно, но любой человек, умеющий работать с инструментами, сможет собрать маленький ветряк небольшой мощности и обеспечить себя необходимым количеством электроэнергии.

Цена вопроса

Для европейских стран и части Америки переход на альтернативные источники питания стал повседневным и вполне себя оправдывающим. К этому списку потихоньку подтягивается и Россия. Но, к сожалению, по многим вопросам эти технологии недоступны для большинства.

В первую очередь, это касается стоимости поставляемого оборудования. Окупаемость материала при стабильной работе наступает в среднем через 10 лет. Поэтому ветрогенераторы являются долгосрочным проектом, затраты на который нужно рассматривать по совокупности факторов.

Но для владельцев уже установленного оборудования предусмотрен небольшой сюрприз. Так в ряде стран существует своеобразный кэшбек на электроэнергию, получаемую от альтернативных источников. Законодательством предусмотрена возможность оплаты энергии, которую частник «впрыскивает» в общую магистраль и это уменьшает сроки окупаемости.

Но особенностями российского рынка, и украинского в частности, будут различные бюрократические проволочки, которые сводят на нет все порывы использования альтернативной энергии. Умельцы самостоятельно изготавливают ветряк своими руками для нужд собственного хозяйства и под заказ.

Уход за ветряком

В качестве регулярного ухода за конструкцией проводятся следующие процедуры:

• смазывание движущихся частей (не реже 2 раз в году)
• подкручивание болтов и электрических соединений
• проверка механизмов на ржавчину и ослабленные растяжки
• контроль поломки лопастей

Наиболее частым повреждением ветряка является отрыв лопасти. Зимой на них появляется корка льда. Частая их очистка продлит срок службы конструкции.
Покраска деталей производится по необходимости. Раз в год нужно полностью осматривать конструкцию на предмет повреждений.

Самодельный ветряк сильно отличается по значениям мощности от заводских изделий. Это объясняется неточными расчетами. Горизонтальный ветряк при теоретической мощности 101 Вт будет выдавать лишь 90, а вертикальный при 69 Вт – около 60.

Таким образом, сборка вертикального ветряка является довольно простым вариантом обеспечения жилого дома электроэнергией. Это объясняется простотой сборки конструкции, дешевизной проекта и высокой эффективностью работы устройства. К тому же, обслуживание он требует минимальное, а электричество вырабатывает постоянно. О том, как сделать ветряк самостоятельно, представлено на видео:

Вертикальный ветряк против горизонтального

Чтобы понять, какая конструкция ветряка работает эффективнее, стоит подробнее рассмотреть особенности каждой из них. Горизонтальный генератор имеет следующие достоинства:

• эффективен при любом направлении воздушных потоков
• занимает гораздо меньше места по сравнению с вертикальным
• работает на высоких оборотах даже при незначительной скорости ветра
• обладает простой конструкцией
• не издает шума

К тому же ветрогенераторы горизонтального типа выполняются из легких материалов, и могут быть установлены даже на фонарный столб. При размещении вдоль дороги такие конструкции работают даже в безветренную погоду.

Срок службы ветрогенераторов обоих типов примерно одинаков. Правильный уход и обслуживание позволяют им эффективно работать на протяжении до 25 лет. В горизонтаьных ветряках основная нагрузка приходится на ступицу и подшипниковый узел. Вертикальные изделия испытывают большее давление на лопасти.

Самым большим различием между этими видами ветряков является их цена. Горизонтальные обходятся владельцам подобных конструкций гораздо дороже.
Такиой ветряк лучше использовать зонах с повышенной турбулентностью и частой сменой направления ветра. Вертикальные больше подходят для местности открытого типа с постоянной скоростью ветра выше 4,5 м/с.

Вариант 3 Вертушка из нескольких пластиковых бутылок

В этом случае понадобится высокая палка, круглый металлический штырь, деревянный брусок с четырьмя сторонами, 4 пластиковые бутылки на 1 л, 2 плоские шайбы. В брусочке необходимо сделать отверстие шире, чем диаметр металлического прута. Далее к его сторонам прибиваются или приклеиваются крышки. Теперь необходимо раскрасить бутылки разноцветными акриловыми красками, чтобы вращение было заметнее. После полного высыхания емкости накручиваются на крышки, и на штырь садятся шайба, вертушка, шайба, а верх прута закрывается заглушкой.

Теперь вы знаете, как делается самая простейшая вертушка из пластиковой бутылки. А дальше ее можно усовершенствовать, придавая ей интересную окраску и оригинальный внешний вид.

Суть функционирования

Она для подобных конструкций отличается простотой. Вращающийся ротор позволяет получить трехфазный ток. Он, после прохождения контроллера, подзаряжает аккумулятор. Далее, благодаря инвертору, он преобразуется до «состояния», пригодное для использования бытовыми приборами – холодильниками, телевизорами, микроволновыми печами, стиральными машинами и бойлерами, пр.

Некоторая часть ее аккумулируется, остальную потребляют приборы.

Лопасти подвергаются во время вращения сразу трем воздействиям:

• подъемной силе;
• импульсной;
• тормозящей.

Последние две стараются преодолеть силу торможения, заставляют вращаться маховик, благодаря чему, ротором создается в неподвижной части генератора магнитное поле, принуждающее по проводам течь ток.
